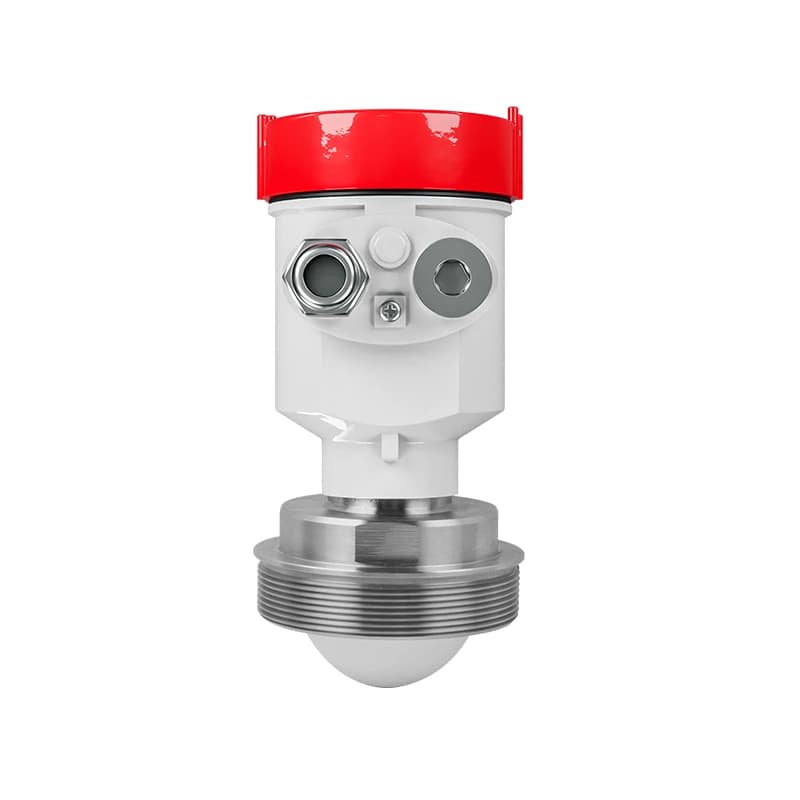

WSR550 – Радарный уровнемер 76–81 ГГц
Описание
WSR550 – Радарный уровнемер 76–81 ГГц
WSR550 — высокоточный радарный уровнемер, поддерживающий двухпроводные и четырёхпроводные схемы подключения. Модельный ряд включает версии с диапазоном измерения до 60 м.
Благодаря работе в сверхвысокочастотном диапазоне 76–81 ГГц, прибор обеспечивает исключительную точность и стабильность измерений в условиях, в которых другие методы уровнеметрии часто оказываются неэффективными.
Высокая частота сигнала обеспечивает улучшенное проникновение через пыль, пар, туман, конденсат и пену, что делает WSR550 идеальным решением для сложных промышленных задач.
Спецификации
- Диапазон измерения
- 0.08 м ~ 10 м / 0.08 м ~ 20 м / 0.08 м ~ 30 м / 0.3 м ~ 60 м
- Угол луча
- 3° / 8°
- Тип установки
- Резьба, фланец
- Температура среды
- (–40 ~ 80)°C / (–40 ~ 150)°C (высокотемпературная версия)
- Давление среды
- –0.1 ~ 2 МПа
- Точность
- ±1 мм
- Степень защиты
- IP67
- Частотный диапазон
- 76 ГГц ~ 81 ГГц, полоса FMCW 5 ГГц
- Выходной сигнал
- 4–20 мА
- Коммуникация
- RS485
- Источник питания
- (15–28) VDC или 220 VAC
- Протокол связи
- Modbus / HART
- Влажность окружающей среды
- ≤ 95% RH
- Материал корпуса
- Алюминиевый сплав, нержавеющая сталь
- Выход неисправности
- 3.8 мА, 4 мА, 20 мА, 21 мА, «hold»
- Размеры
- Ø100 × 270 мм
- Вес
- 2.480 кг / 2.995 кг
- Кабельный ввод
- M20 × 1.5
- Тип антенны
- Линзовая антенна / антикоррозийная антенна / антенна с кварцевой изоляцией фланца
- Рекомендуемый кабель
- AWG18 или 0.75 мм²
- Минимальная измеряемая диэлектрическая проницаемость
- ≥ 2
