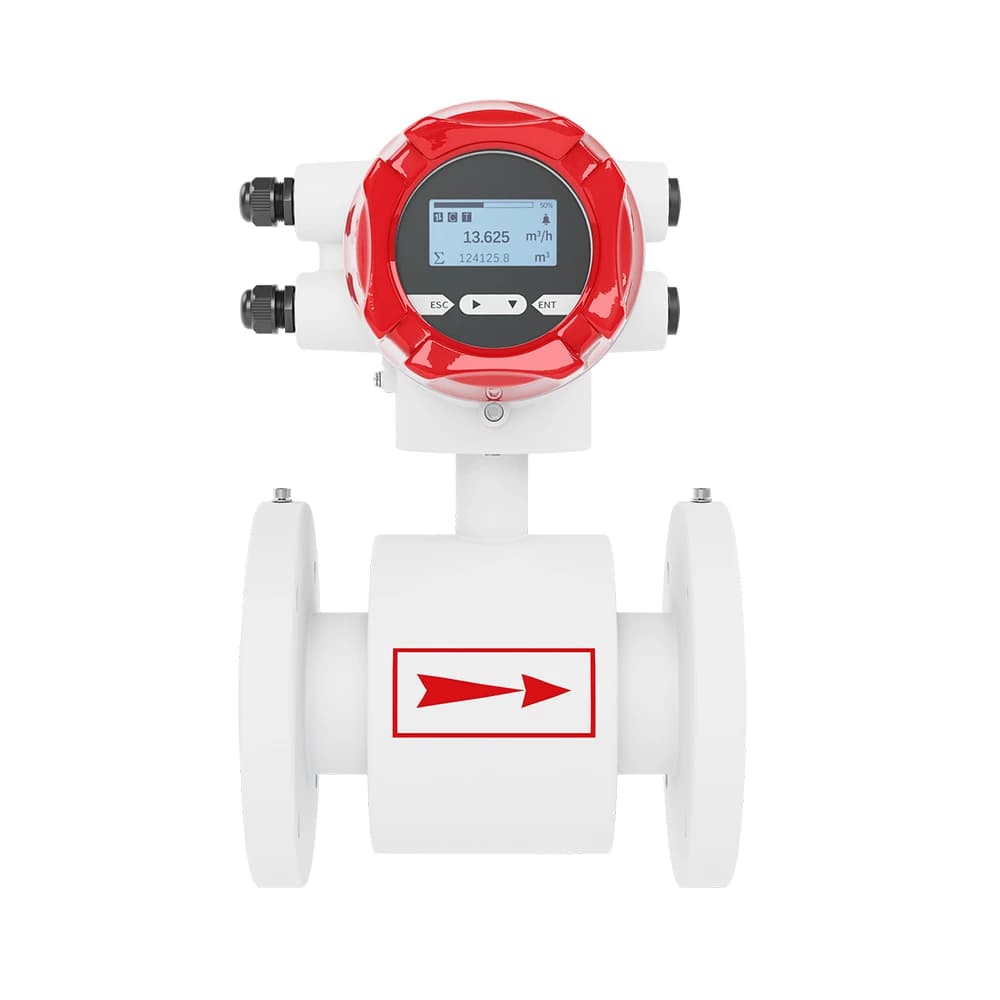

SUP-LDG-A100 — электромагнитный расходомер

Спецификации

Измеряемая величина

Прямое измерение: скорость потока | Вычисляемые параметры: объемный расход, массовый расход

Диапазон скорости потока

Типичный диапазон скоростей: 0,5 м/с ~ 5 м/с

Условный диаметр

DN10 ~ DN1000

Коммуникации

RS485; MODBUS-RTU; Hart (опционально)

Реле (для выносного исполнения — опционально)

2 канала SPST; 250VAC; 3A

Напряжение питания

100VAC~240VAC, 50/60 Гц; 20VDC~28VDC

Потребляемая мощность

≤15W

Рекомендуемые условия эксплуатации

Среда: вода | Температура: 20 °C | Давление: 0,1 MPa | Требования к установке: прямой участок до датчика ≥10DN, после датчика ≥5DN

Точность

±0,5% от измеренного значения | ; ±0,3% от измеренного значения (доступно для отдельных типоразмеров) |Примечание: применимо для диапазона скоростей 0,5–5 м/с

Повторяемость

0,16%

Диапазон температуры среды

CR-вкладыш: -10 °C ~ 70 °C // PU-вкладыш: -10 °C ~ 60 °C // PTFE/F46-вкладыш: -10 °C ~ 120 °C

Номинальное давление

(доступны исполнения под высокое давление) DN10~DN250: PN < 1.6 MPa DN300~DN1000: PN < 1.0 MPa Примечание: для некоторых размеров фактические значения могут отличаться. Точные данные указаны на шильдике. Высоконапорные версии доступны по запросу

Электропроводность среды

≥50 μS/см

Температура окружающей среды

Встроенный тип: -10 °C ~ 55 °C // Выносной тип: • Преобразователь: -20 °C ~ 55 °C //• Датчик: -10 °C ~ 55 °C

Температура хранения

-20 °C ~ 55 °C

Степень защиты

Встроенный тип: — Стандарт: IP65 — Повышенная защита: IP66/IP67

Выносной тип:

— Датчик: IP65 — Преобразователь: IP68
