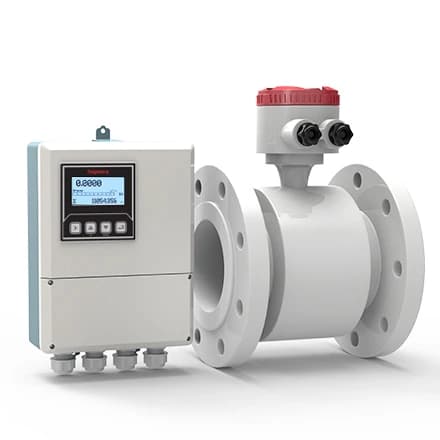

SUP-LDG — Электромагнитный расходомер (выносное исполнение)
Описание
SUP-LDG — Электромагнитный расходомер (выносное исполнение)
Электромагнитный расходомер применяется исключительно для измерения расхода электропроводящих жидкостей и широко используется в водоснабжении, измерении сточных вод, химической промышленности и других областях.
Выносное исполнение имеет высокий класс защиты IP и позволяет устанавливать датчик и преобразователь в различных местах. Выходной сигнал может быть импульсным, 4–20 mA или с коммуникацией RS485.
Характеристики
Точность: ±0.5% (при скорости потока > 1 м/с)
Надёжность: 0.15%
Электропроводность среды:
• Вода: минимум 20 μS/см
• Другие жидкости: минимум 5 μS/см
• Рекомендуемое значение: ＞30 μS/см
Фланцы: ANSI / JIS / DIN, DN15…DN1200
Степень защиты: IP68
Спецификации
- Условный диаметр
- DN15~DN1200
- Номинальное давление:
- DN15–DN250: PN ≤ 1,6 MPa // DN300–DN1000: PN ≤ 1,0 MPa // DN1200: PN ≤ 0,6 MPa (Возможно изготовление под более высокое давление)
- Точность:
- ±0,5% F.S. (при скорости потока > 1 м/с) // ±0,5% F.S. ± 2 мм/с (при скорости потока < 1 м/с)
- Материал футеровки:
- Неопрен (CR) // Полиуретан (PU) // PTFE (F4) // PFEP (F46) // PFA
- Материал электродов:
- Нержавеющая сталь 316L // Хастеллой C // Хастеллой B //Титан (Ti) // Тантал (Ta) // Платина (Pt
- Температура рабочей среды:
- Неопрен: -10…+60 °C // Полиуретан: -10…+60 °C // PTFE/FEP: -10…+120 °C // PFA: -10…+180 °C
- Источник питания:
- 85–245 VAC, 50/60 Гц // 22–26 VDС
- Электропроводность
- Для воды: минимум 20 μS/см // Для других сред: минимум 5 μS/с
- Тип исполнения
- Компактное (встроенное) // Выносное
- Степень защиты:
- IP65 для преобразователя // IP68 для датчика
- Стандарт продукта
- JB/T 9248-1999 «Electromagnetic Flow Meter»
